Ремонт электронного балласта ламп дневного света своими руками.
Так получилось, что купил я себе в подвал две двойных лампы дневного света, мощностью 18 ват каждая, с электронными балластами. Подключил их, комфортно так светят. Видно все очень хорошо. Порадовался, ну, думаю, теперь не придется менять постоянно лампы накаливания, как было раньше. Но те тут- то было. Прошло не больше недели и мои светильники мгновенно посыпались, и что удивительно, как то все вместе. Разобрал я сие чудо .

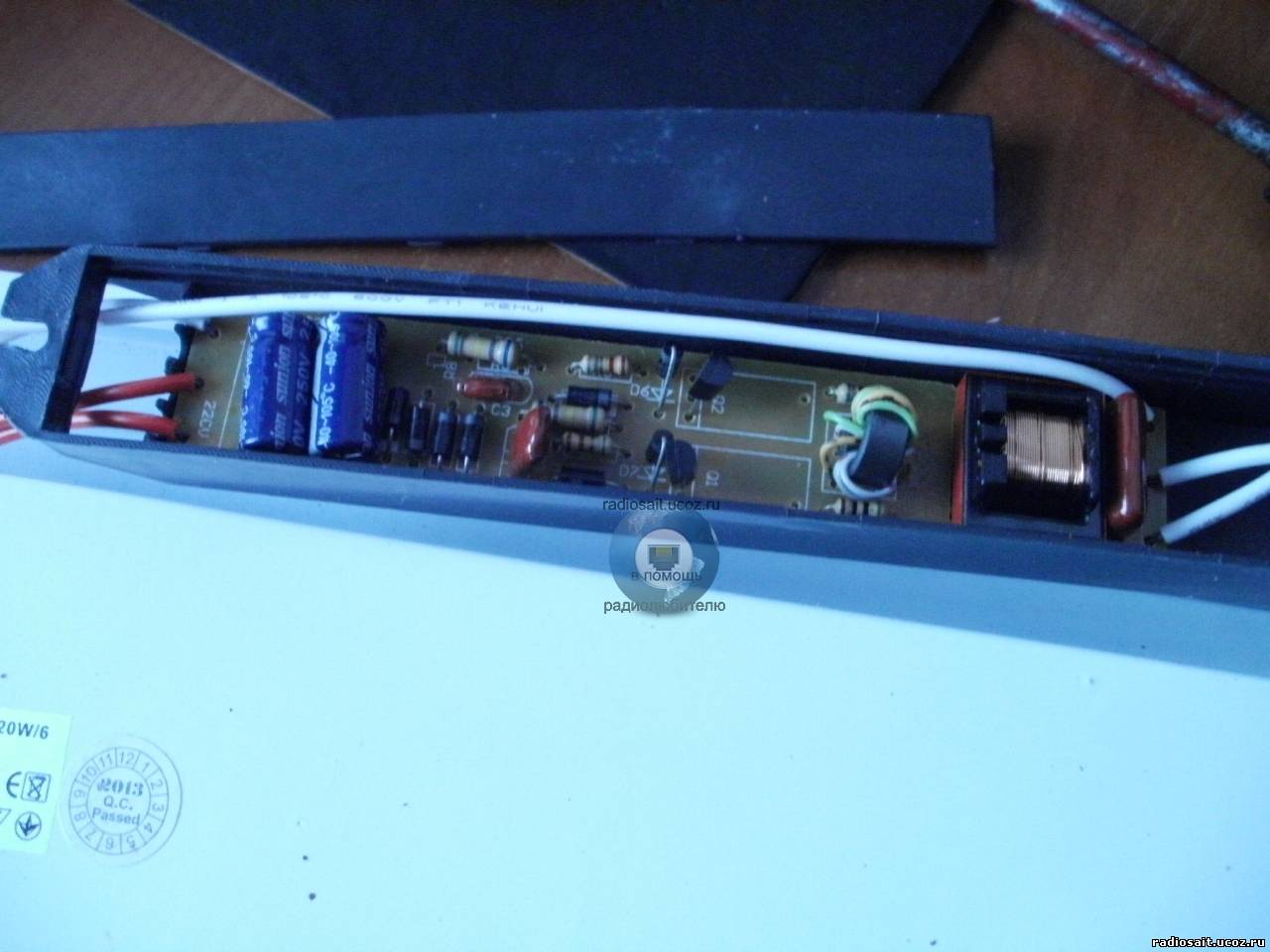

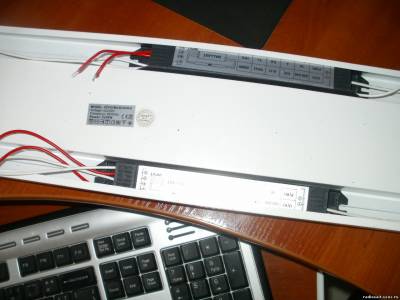

Внутри каждого светильника два электронных балласта. По одному на лампу.
Нашел я в интернете схему таких балластов.
Схема классическая на двух транзисторах с возбуждением импульсов на динисторе ДБ3. И так. Разобрал первый балласт. Зная что самой частой причиной неработоспособности балластов являются конденсаторы, особенно конденсатор С3, если смотреть по схеме, я сразу их проверил. Но конденсаторы оказались целы. Балласт собран на каких то неизвестных науке транзисторах. С маркировкой CW6822. Я во всяком случае, даташит на такие транзисторы не нашел. Выпаял транзисторы, прозвонил их тестером. Транзисторы оказались рабочими. Далее проверку прошли все диоды и резисторы. Все оказалось целым. Проверил динистор. Тоже вроде рабочий, дроссель цел. Я впал в ступор. Ведь так не бывает, все рабочее а лампа не горит. Проверил на всякий случай еще раз спирали лампы . Все таки не показалось, лампа абсолютно целая. Ну раз схема не запускается, значит виноват динистор. Полез в закрома( благо имеется неплохой запас радиодеталей) и достал новый динистор. Подпаял и о чудо. Лампа запустилась. Значит виноват динистор. Проверяю его еще раз, вроде цел. Подпаял его обратно в схему, схема не заработала. Снова выпаиваю его и переворачиваю задом на перед. И опять чудеса. Лампа запустилась. Чертовщина какая то . Потренировал лампу в течении часа, убедился что лампа нормально работает. Пришел черед второго балласта. Вскрываю коробку. На вид все цело. Сразу проверяю транзисторы, вроде целы. Ага, думаю я. Давай ка сразу динистор поменяю. Но к сожалению это не принесло результата. Снова проверяю все конденсаторы, диоды и резисторы. Абсолютно все цело. Проклиная на чем свет стоит всю китайскую промышленность, сижу в отчаянии. Ведь элементарная схема, за плечами 20 лет опыта в радиоэлектронике. Вспоминаю, что где то в дебрях валяется пробник для проверки транзисторов. Еще раз проверяю транзисторы. Показывает что вроде целы. Но один транзистор, как то вяло работает. Измеряю его коэффициент передачи , и вижу что он у него всего на всего 5. Все ясно. Вот где собака зарыта. Порылся в закромах и нашел пару транзисторов MJ13003. Поставил их в схему и наконец- то лампа заработала. Рекомендую сразу , если стоят маленькие транзисторы, менять их на эти. Не будет проблем в будущем. По сравнению с родными, транзисторы MJ13003 остаются холодными при длительной работе, они мощнее и даже дешевле, чем аналогичные китайским, транзисторы MJ13001. Пришла очередь второй лампы. Здесь дело пошло быстрее. Сразу выпаял транзисторы. При проверке тестером, показали что исправны. Сразу проверяю коэффициент передачи, и вижу что та же картина. Коэффициент передачи слишком низкий. Больше транзисторов не оказалось, но были балласты от ламп экономок. Выпаял транзисторы из них, все зразу заработало. В четвертом балласте вообще все прошло быстро. Там транзисторы просто разнесло в дребезги. Правда , кроме транзисторов выгорели еще и резисторы R1-R3, резистор R5 изменил свое сопротивления с 22 Ом до 10 кОм. Но это уже легко диагностируется, и ремонт таких повреждений не составляет труда. Убив целый день на ремонт светильников, наконец то достиг результата.
И так подведем итоги. При неисправности балласта, сразу необходимо проверить конденсаторы, особенно С3. Проверяем наличие напряжения после диодного моста. Оно должно быть в районе 300-310 вольт. Следующим шагом, проверяем транзисторы. Если они неисправны, то обязательно надо проверить все диоды и резисторы в их обвязке. Сами транзисторы очень желательно заменить на более мощные MJ13003 или их аналоги. Если это не дало результата, нужно поменять динистор. Сам динистор так просто не проверить, для этого нужен специальный пробник. Тестером он не должен прозваниватся. Надеюсь я помогу своим опытом кому то справится с китайским ширпотребом.
