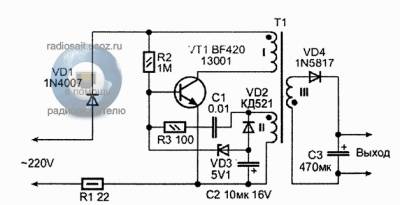

Доброго времени суток, уважаемые радиолюбители и те , кто хочет ими стать. Я тоже практически с 10 лет увлечен этим хобби. Сейчас мне далеко уже не 10 лет да и познания мои в электронике тоже немного увеличились. В виду того, что я частенько люблю посидеть с паяльником и собираю различные поделки , у меня периодически возникают проблемы с блоками питания для моих изделий. Можно, конечно, пойти в магазин и купить блок питания , но моя гордость сразу шепчет мне на ухо: ”Что ж ты за радиолюбитель такой , если блок питания собрать не можешь?”. Собрать то можно, но почти все малогабаритные трансформаторы я давно использовал, а чтоб купить новые, опять же, надо идти в магазин. А там опять гордость протестует. И вот собрав недавно очередную конструкцию, мне понадобилось запитать ее пяти вольтовым питанием с током 200-300 мА. Требования к блоку питание довольно жесткие, так как схема цифровая и увеличение напряжение хотя бы на пол вольта приведут к плачевным последствиям и при этом устройство(цифровые часы на матрицах) должно годами быть включенным в сеть, и не бояться перегрузок и перегрева. Почесав репу, я полез на чердак. Там в куче разного радиолюбительского хлама, я нашел несколько нерабочих зарядок от мобильных телефонов. Уже что то, подумал я и взял их в мастерскую. Вскрытие нескольких зарядок показало, что пациент умер от вскрытия ;). Типичная для всех импульсных зарядок неисправность, пробитые транзисторы MJ13001, и кое где стабилитроны, при этом все трансформаторы оказались целы. Типовая схема зарядок приведена ниже на рис.1. Правда, после выпрямительного диода VD1, ставят еще сглаживающий конденсатор емкостью 2-4 мкФ Описывать принцып ее работы тут не буду, но если вам уж очень хочется узнать что к чему, добро пожаловать на форум. Поверьте мне, я изучил ее работу от и до ;).

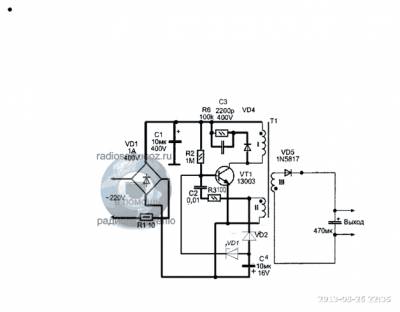

. Восстановив один экземпляр и проверив работу зарядки в качестве блока питания, я был крайне не удовлетворен результатом ее работы. При слабом токе нагрузки, напряжение на выходе достигало восьми вольт, при сильной нагрузке проседало до пяти. Это никуда не годилось. При этом транзистор грелся как утюг. И так пробуем хоть как то улучшить это китайское творение. Меняем транзистор на более мощный с буквами в конце 13003. Транзистор поменял, но результат вообще нулевой. Блок не запустился. Чешу опять репу и решаю что виноват резистор R2. Поскольку у транзистора MJ113003 более низкий коэффициент передачи тока, ему не хватает тока смещения для запуска. Меняем резистор на номинал 470 кОм и вуаля, блок заработал. Зарядка стала заметно надежней, но стабильность напряжения была по прежнему никакой. Замена стабилитрона на более низкое напряжение тоже не дала ощутимых результатов. При этом при перегрузке или коротком замыкании ,все таки перегревался и выходил из строя высоковольтный транзистор. Ничего не выйдет из этого подумал я, но моя гордость шептала мне: ” Не сдавайся” .Наши не сдаются, подумал я в ответ и пошел в атаку на китайский ширпотреб. Было просмотрено множество схем импульсных блоков питания, прочитано много технической литературы. Начались эксперименты. Для начала я понял что транзистору очень не сладко приходится от обратных выбросов самоиндукции трансформатора. Была добавлена сглаживающая цепочка из конденсатора резистора и диода. На входе поставлен полноценный диодный мост и сглаживающий конденсатор. Схема приобрела такой вид.

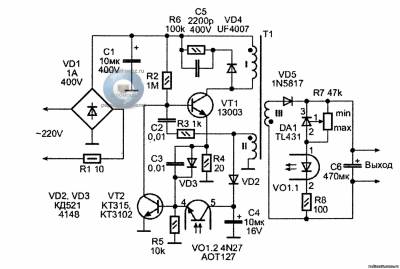

Пульсации 50 Гц на выходе полностью исчезли, транзистор перестал греться. Но главное, стабильности напряжения по прежнему нет и схема боится перегрузки. Дальнейшее улучшение возможно введением дополнительного транзистора. Собираем блок по такой схеме.

В этой схеме есть защита от перегрузки, стабилизация напряжения при помощи оптрона. Следует отметить что слишком большую емкость ставить на выход нельзя, схема переходит в тригерный режим работы . Стабилизация происходит следующим образом. Схема запускается, заряжается емкость фильтра и по достижению напряжения стабилизации открывается ТЛ431. Проходящий через стабилитрон ток заставляет светится светодиод оптрона , транзистор которого приоткрывает транзисторVT2 ,последний уменьшает длительность импульса на базе VT и следовательно количество энергии подаваемое в первичную обмотку трансформатора уменьшается а значит и уменьшается выходное напряжение. Как видно из схемы, в эмитерную цепь транзистора VT1 включен резистор R4, который выполняет роль датчика тока для транзистора VT2. Падение напряжения на этом резисторе опять же приоткрывает транзистор VT2 и происходит уменьшение амплитуды сигнала на базе VT1. В результате опытов установлено что с резистором R4, выходной ток ограничивается на уровне 250 мА, при номинале резистора 10 Ом , выходной ток может достигать 600 мА и с резистором 6 Ом, ток достигает 1А, что для данного трансформатора более чем достаточно. Ниже приводится печатная плата и фотографии собранного устройства. Регулировка выходного напряжения производится резистором R7. Регулировку можно производить в пределах 3-15 вольт. Если по какой либо причине у вас не окажется ТЛ431, то ее можно заменить стабилитроном на необходимое напряжение стабилизации. Только надо учитывать,что напряжение будет на 0.8 вольт выше. Это происходит из-за того, что происходит падение напряжения на светодиоде оптрона. Печатная плата рассчитана на оптрон серии РС 817. Данную схему можно применить для питания различных устройств, собранных на цифровых микросхемах, для подсветки светодиодной ленты(надо конечно смотреть потребляемый ток ленты, у меня один метр ленты схема прекрасно тянет).Для питания радиоприемников и маломощных усилителей, в схему нужно вводить фильтры от помех выполненных на дросселях и экранировать плату блока питания. Для самостоятельного изготовления трансформатора, на стандартном сердечнике от зарядки, моточные данные такие: -
Первичка-300 витков провода диаметром 0.15мм.
Вторичка 2- 30 витков того же провода.
Вторичка 3- 20 витков провода диаметром 0.65 мм.

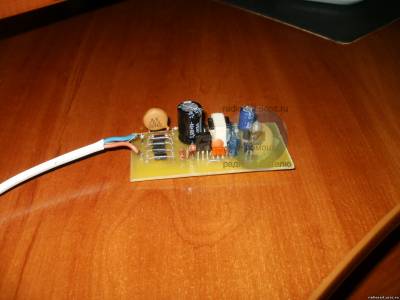

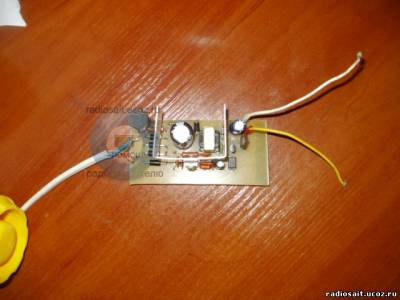

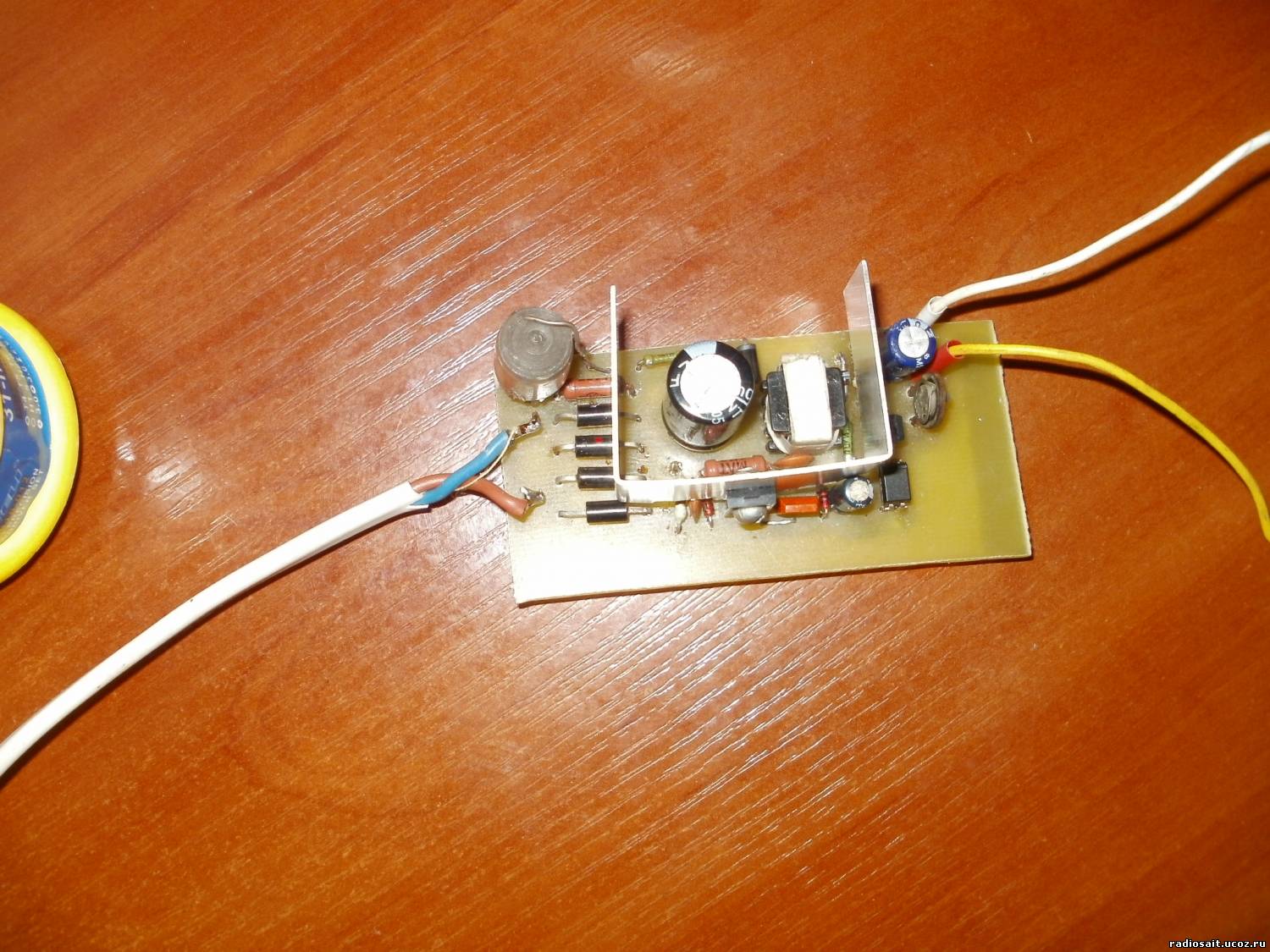

В крайнем случае можно использовать кольцо с внешним диаметром 20 мм. На фото показаны два аналогичных устройства. Прошу сильно не пинать за применение старого пленочного высоковольтного кондера на втором фото. Ну не оказалось под рукой нужного конденсатора. Соответственно применив более мощный трансформатор и изменив номиналы некоторых элементов, можно повысить мощность блока питания. Но об этом спрашивайте на форуме. В следующей статье попробуем создать блок питания на основе трансформатора и транзистора от блока питания телевизора старых моделей.
