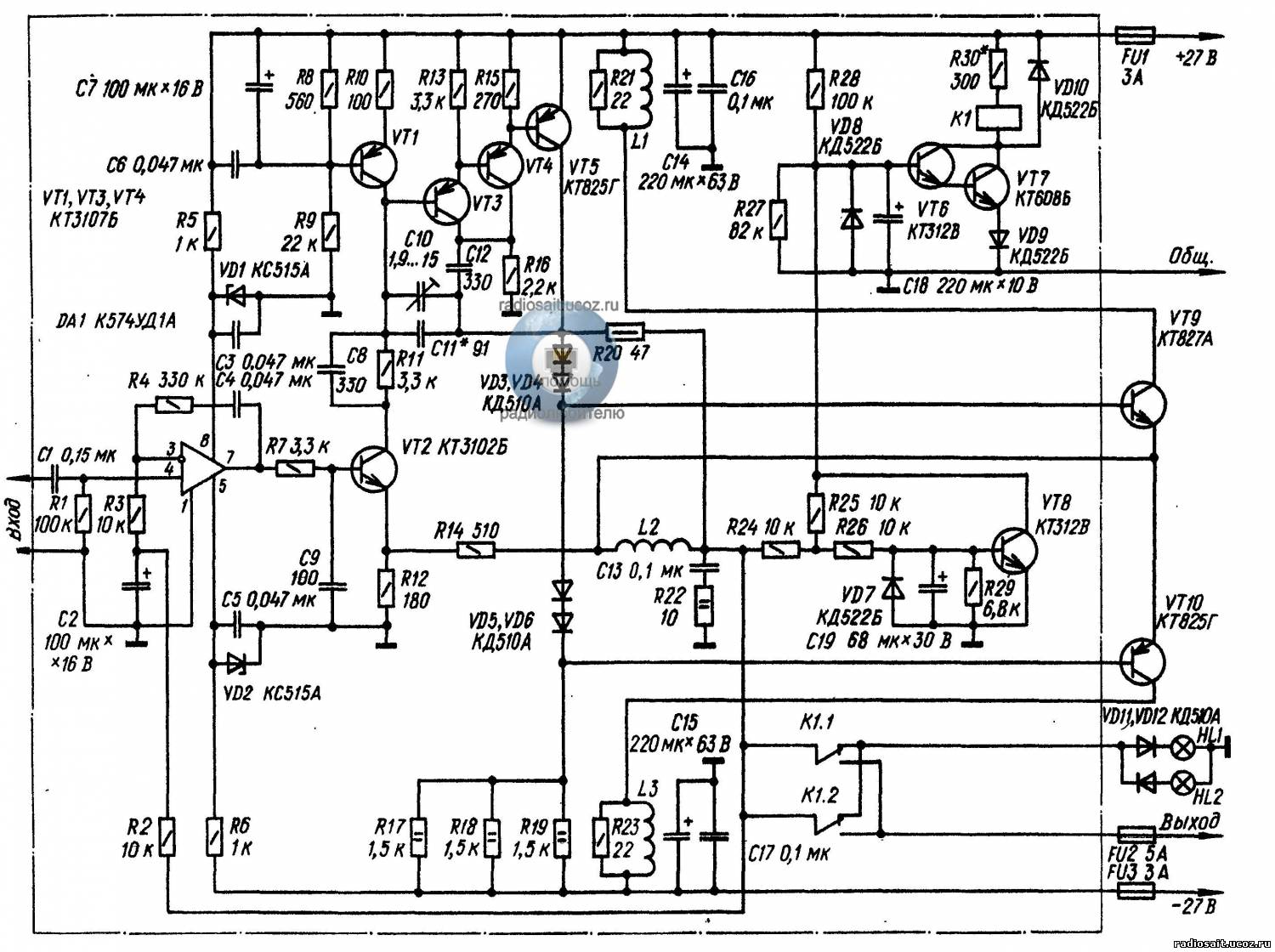

Усилитель мощностью развивает максимальную мощность 70 ват при коэфициенте гармоник 0.05%.Усилитель собран по схеме легендарного Квод-405.Катушка L1 и L2 L3 намотаны на каркасах диаметром 10 и длинной 30мм. Длина намотки L1 L3 26мм а L2 18 мм.Провод диаметром 1мм.Усилитель может работать в диапазоне питающих напряжений от +_15 до +_50 вольт. |
