Интересная светомузыкальная приставка.

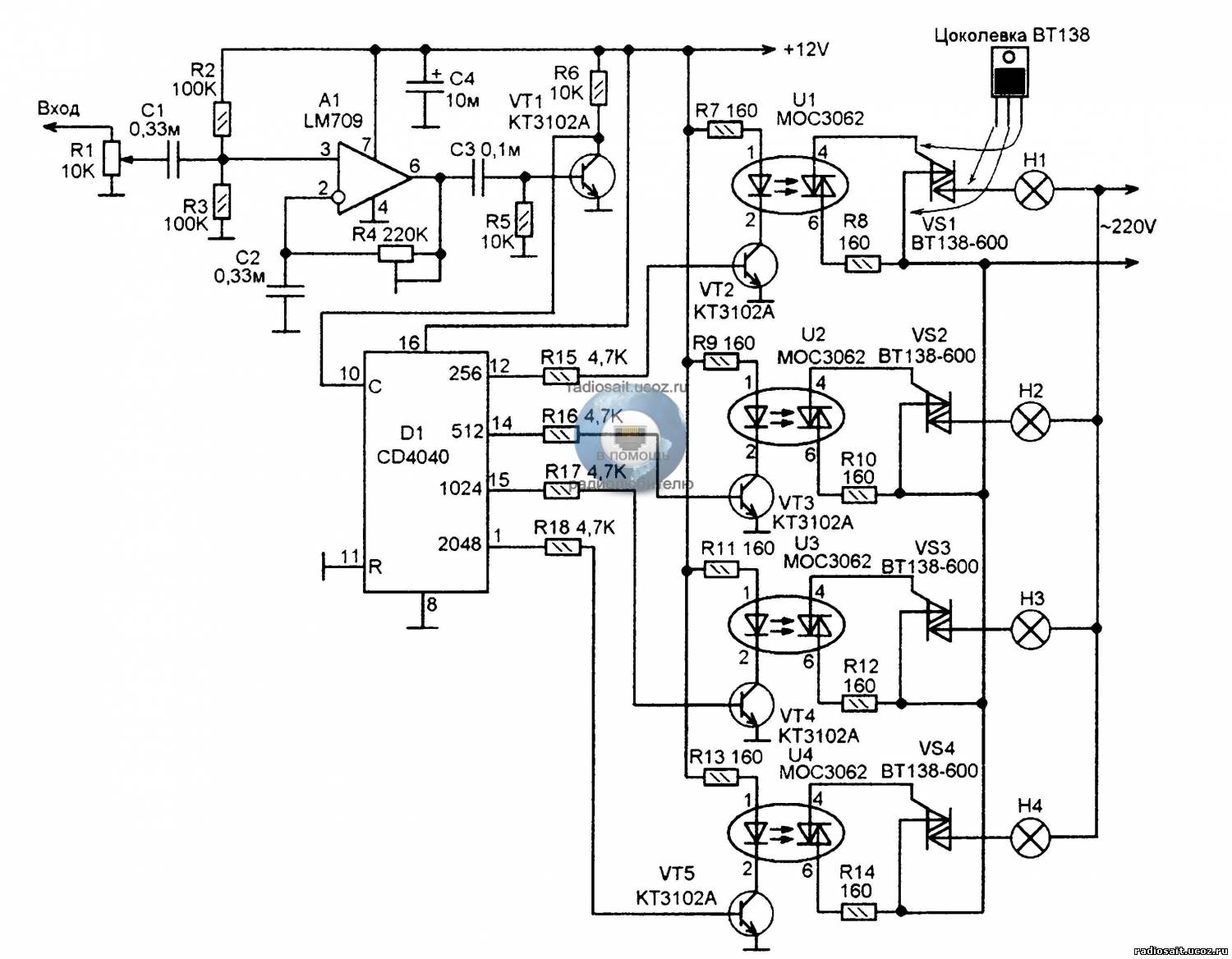

Микросхему можно использовать К561ИЕ16 без изменений в схеме.Частота переключения ламп зависит от звукового сигнала и постоянно меняется.Лампы переключаются хаотически,формируя при етом самые разнообразные световые эфекты.Напряжение с выхода УМЗЧ поступает на вход  усилителя формирователя на микросхеме LM709,который усиливает сигнал и формирует из него импульсы логических уровней но произвольной формы.Частота етих импульсов зависит от частоты входного сигнала.Далее ети импульсы идут на вход счетчика на микросхемеCD4040 ,который начинает их счет и на его выходах появляются сигналы,которые  через транзисторные ключи и оптотиристоры(для гальванической развязки от сети переменного тока) открывают силовые симисторы.Схему можно использовать и для управления светодиодами,при етом она значительно упрощается.Нужно выбросить все оптосимисторы  и симисторы(всю высоковольтную часть) а светодиоды подключить  в колектурную цепь транзисторов VT2-VT5.
