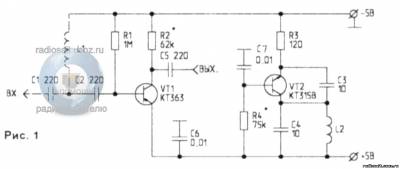

Даная схема будет полезна тем людям,у которых есть в пользовании старая аппаратура с советским  диапазоном УКВ.Конвентер преобразует частотный диапазон 88-108 мГц в диапазон 65.8-73 мГц.Питание конвентера удобно снимать с питания УКВ блока приемника.

Настройка.

Подключив выход конвентера к  антенному входу приемника,растягивая или сжимая витки катушки L2,перестраивают приемник по диапазону.Этот процес повторяют несколько раз,добиваясь качественного приема всех ФМ станций.При этом частота гетеродина будет составлять 30-35 мГц.Потом подстраивают входной контур L1 ,добиваясь максимальной чувствительности. Катушки L1 10 витков на оправке 5 мм,   L2 провод диаметром 0.5-1 мм,длинна 40 см,равномерно намотан  на оправке диаметром 4 мм.
